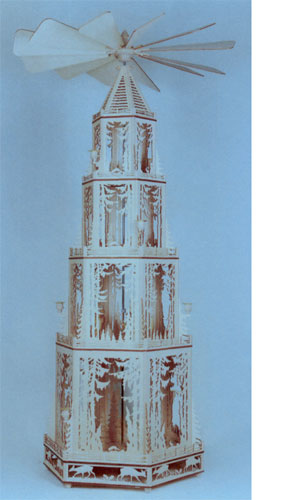

Vorlage Große Waldpyramide

Der Bau der 4-stöckigen Pyramide mit Waldmotiven setzt umfangreiches handwerkliches Geschick und Können voraus. Für die vertikalen Elemente (Böden und Drehteller) wird 5 mm, für alle senkrechten Teile 3 mm Birkensperrholz verwendet. Für die Verbindung der senkrechten Teile kommen Nutleisten für 6-eckige Pyramiden zum Einsatz. Dabei werden die einzelnen Seitenteile von beiden Seiten in die Nutleiste eingeleimt. Die Achse kann, wie in der Vorlage vorgesehen, aus einzelnen Rundholzsegmenten (Ø 30 mm, L 280 mm; Ø 25 mm, L 270 mm; Ø 15 mm, L 220 mm; Ø 10 mm, L 185 mm; Ø 5 mm, L 200 mm) zusammengesetzt werden. Wir empfehlen allerdings die Verwendung einer Stahlachse, da diese auch bei Schwankungen von Luftfeuchtigkeit und Temperatur formstabil bleibt. Das Besondere bei dieser Pyramide ist die relativ lange Achse. Da Achsen in dieser Länge am Markt nicht verfügbar sind, müssen zwei Wellen mit Ø 6 mm miteinander verbunden werden. Die Welle wird sozusagen verlängert. Eine ausführliche Erklärung, wie die beiden Wellen miteinander verbunden werden, finden Sie hier.
Für die Pyramide sind 4 Drehteller in unterschiedlichen Größen vorgesehen. Wir empfehlen die Drehteller als bereits fertige Ware hinzu zu kaufen. Ebenso wie die Drehteller, sollte auch das Flügelrad als Kaufteil erworben werden. Das erspart dem Bastler viel Arbeit und Mühe.
Die Pyramide eignet sich auch sehr gut für den elektrischen Betrieb. Der Sockel bietet ausreichend Platz für den Pyramidenmotor und die ganze Elektrik. Zudem lassen sich beim Neubau die Kabel für die elektrische Beleuchtung sehr gut in den Nutleisten "verstecken".
Nachfolgend haben wir eine Liste mit den Artikeln zusammen gestellt, die wir empfehlen, zur Vorlage noch mit hinzu zu kaufen:

• 1 x Welle (Achse) 6,0 x 1000 mm
• 1 x Welle (Achse) 6,0 x 200 mm - Achsverlängerung
• 1 x Welle (Achse) 3,0 x 65 mm - Verbindungsstift für Achsverlängerung
• 15 x Nutleiste für 6-eckige Pyramide (Nut 3 mm, L 50 cm)
• 1 x Pyramiden-Drehteller (Ø 34 cm)
• 1 x Pyramiden-Drehteller (Ø 27 cm)
• 1 x Pyramiden Drehteller (Ø 20 cm)
• 1 x Pyramiden Drehteller (Ø 15 cm)
• 4 x Stellring (6,0 mm) - zur Fixierung der Drehteller an der Achse
• 1 x Führungshülse (7,0 mm) - zur Fixierung der Stahlachse im Dach
• 1 x Stahllager Ø 12,5 mm
• 1 x Pyramidenkopf (Spitz), 12 Löcher
• 12 x Pyramidenflügel mit Schaft, 22 cm (natur)
• 8 x Kerzenhalterung geschlitzt (4 mm)
• 8 x Blecheinsatz Ø 14 mm
• 8 x Tropfenfänger für 14 mm Kerzenhalterung (Ø 28 mm)

Beschreibung Pyramide und Laubsägevorlage:

• Grundfläche: ca. 50 x 42 cm
• Höhe: ca. 135 cm
• 4-stöckig
• 6-eckig
• Vorlage zum Durchpausen mittels Blaupapier oder zum Aufkleben mittels Sprühkleber
• ausführliche Bauanleitung und Materialliste
• die gesamte Vorlage umfasst 3 Einzelblätter in der Größe DIN A3
• Schwierigkeitsgrad: niedrig | mittel | hoch | sehr hoch
