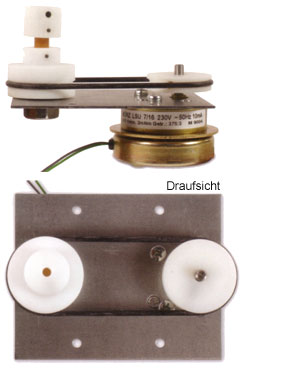

Pyramidenmotor (3,0 U/min)

Pyramiden-Motor mit Getriebe, Übertrager (1:1) und Kupplung. Das Getriebe (375:3,0 U/min) ist direkt über dem Motor angebracht.

Technische Daten Motor:

• Betriebsspannung: 230 V
• Nenndrehzahl: 375 U/min
• max. Betriebsmoment: 2,5 mNm
• selbstanlaufend
• WEEE-Reg.-Nr.: DE57658591

Technische Daten Getriebe:

• Übersetzungsverhältnis: 375 : 3,0
• Drehzahl: 3,0 U/min
• Drehrichtung: rechts
• Zulässige achsiale Belastung: max. 10 kg

Abmessungen:

• Gundplatte 100 x 80 mm
• Höhe bis Platte ca. 40 mm
• Höhe Kupplung für Pyramidenachse ca. 45 mm

• Hergestellt in Deutschland von Mörz

Technisches Datenblatt Motor (620.7 kb)

Bitte beachten Sie beim Anschluss bzw. einer Funktionsprüfung, dass der Pyramiden-Motor sehr geräusch- und vibrationsarm ist.
