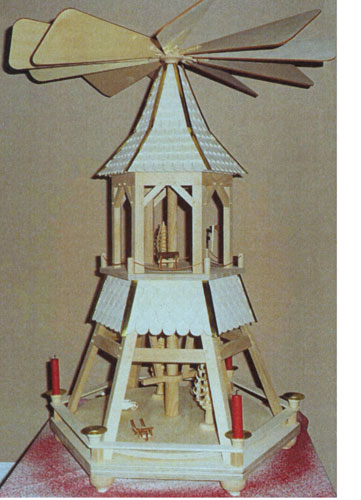

Vorlage Pyramide Göpel (H 65 cm)

Der Bau der Göpel-Pyramide ist sehr komplex und setzt ein gewisses Maß an handwerklichem Geschick und Können voraus. Der Vorlage liegt weder eine Materialliste, noch eine Bauanleitung bei. Der Erbauer muss die Abmessungen aller Längs- und Querstreben der Vorlage entnehmen. Wie der Vorlage zu entnehmen ist, ist die Achse zweigeteilt und besteht aus zwei Holzstäben Ø 28 mm, L 60 mm sowie Ø 20 mm, L 465 mm. Am oberen Ende der Holzachse ist ein Stahlstift (Ø 3 mm, L 110 mm) vorgesehen, auf welchen die Flügelnabe aufgesetzt wird. Am unteren Ende der Achse wir ein kleiner Stahlstift eingelassen, der sich im Pyramidenlager dreht. Zudem befinden sich auf der Vorlage keinerlei Angaben zur Dachabdeckung. Hier gibt es zwei Möglichkeiten, wie diese vorgenommen werden kann. Zum einen können einzelne Dach-Holzschindel zum anderen aber auch Schindelreihen verwendet werde. Grob überschlagen werden bei der Verwendung der einzelnen Holz-Dachschindeln ca. 500 Stk. benötigt. Beim Flügelrad würden wir dem Bastler empfehlen, auf eine vorgefertigte Nabe und Flügel zurück zu greifen. Das Gleiche empfehlen wir auch für die beiden Drehteller. Als zusätzliches Material neben der Laubsägevorlage empfehlen wir:

• 1 x Rundstab (Ø 20 mm, L 50 cm) - einen Holzstab mit Ø 28 mm führen wir nicht im Sortiment
• 1 x Welle (Achse) 3,0 x 200 mm - muss entsprechend gekürzt werden
• 1 x Drahtabschnitt 2,0 x 20 mm
• 1 x Pyramiden-Drehteller (Ø 35 cm)
• 1 x Pyramiden Drehteller (Ø 16 cm)
• 1 x Führungshülse (4,0 mm) - zur Fixierung der Stahlachse im Dach
• 1 x Stahllager Ø 12,5 mm
• 1 x Pyramidenkopf (Spitz), 12 Löcher
• 12 x Pyramidenflügel mit Schaft, 22 cm (natur)

Beschreibung Pyramide und Laubsägevorlage:

• Höhe: ca. 65 cm
• Grundfläche: ca. 38 x 45 cm
• 2-stöckig
• 6-eckig
• Vorlage zum Durchpausen mittels Blaupapier oder Aufkleben mittels Sprühkleber
• die gesamte Vorlage umfasst 4 Einzelblätter in der Größe DIN A3
• Schwierigkeitsgrad: niedrig | mittel | hoch | sehr hoch
